HOME > 製品一覧 > 標準型保冷カーテン各種

お客様の使い勝手・環境に合わせて製作いたします。

Canvas-Ishii will solve problem

保冷カーテンの必要性

冷気と外気の流れ

庫内を冷凍使用している際、積荷の搬入出でリアドアを解放すると温かい空気(外気温)は冷えた温度帯へ侵入しようとし、また、冷気は温かい温度帯へ逃げようとします。この温度交換により、庫内の温度が上昇し、積荷の温度(品温)の上昇や庫内の再冷却による燃料の浪費につながります。

これを最小限に抑えるために、保冷カーテンによって空気の流れを抑制する必要があります。

御社の車両のサイズに合わせて製作致します。

様々な仕様に対応

冷凍車両のみならず、輸送トラックは様々なサイズのボデーが存在します。当社はすべての車両に対して、ピッタリの寸法にて製作致します。 すべて受注生産となっておりますのでご了承ください。

保冷カーテン有無の比較

保冷カーテン装着車両と未装着車両の冷気漏れ比較

テスト車両:2tワイド
冷凍庫内を-20℃に設定し、リアドアを15分解放した時の庫内の温度変化を比較しました。保冷カーテンがない場合、約3~4分で0℃まで上昇してしまいます。保冷カーテンが有る場合、上記の0℃まで上昇するのに約15分かかっています。このたった10分の時間差ですが、積荷に対する影響、また燃料消費の影響は大きいです。


庫内を冷却するのにこんなに時間がかかる!

テスト車両:2tワイド
スタンバイ電源 庫内を目的の温度に再冷却する場合に掛かる時間のグラフです。車両の大きさによりますが、庫内を-15度まで再冷却する為には1時間以上かかってしまいます。庫内温度を-20℃から0℃まで上昇させるにはたった3~4分ですが、再度、目的の温度まで冷却するのに多大な時間と燃料が消費されてしまいます。

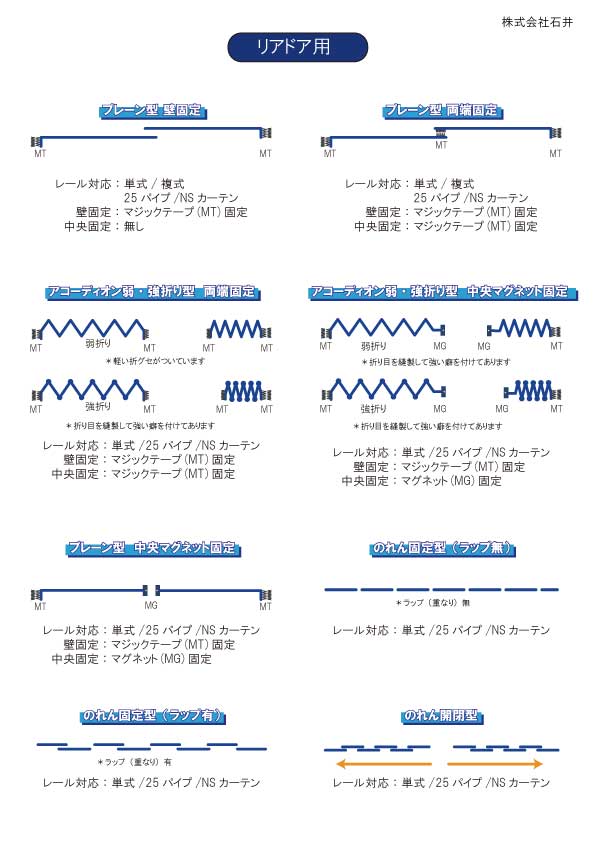

保冷カーテンスタイル一覧 代表例

各種保冷カーテン(代表例)

Canvas-Ishii will solve problem

ナイロンターポリン

生地 ナイロンターポリン白
スタイル プレーン型壁固定
コメント 塩ビ

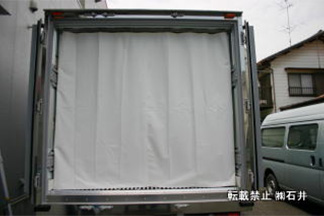

ナイロンオックス

生地 ナイロンオックス紺
スタイル プレーン型両端固定
コメント 最もスタンダードなタイプです。

キルティング(1)



生地キルティング銀
スタイルプレーン型両端固定
コメント

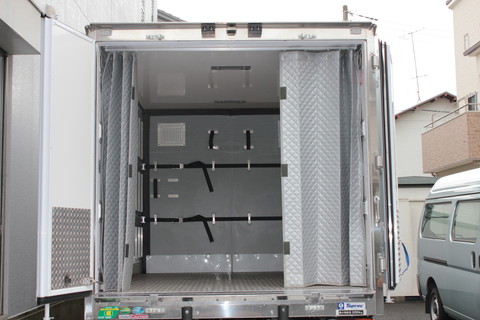

キルティング(2)

生地キルティング
スタイルアコーディオン両端固定
コメント左が折りぐせを強くし、右が軽い折り

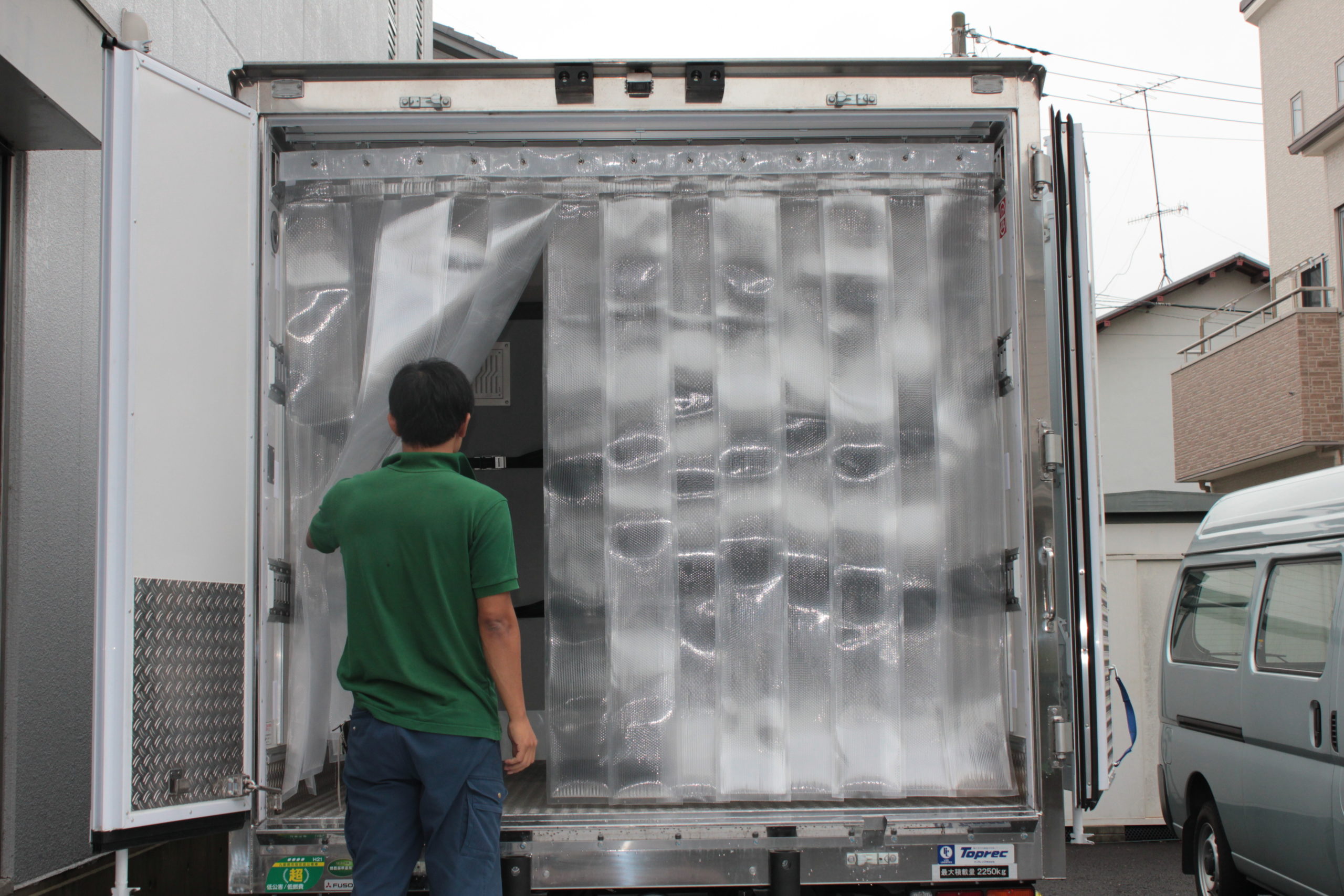

EVAサニーコート(1)

生地EVAサニーコート
スタイルのれん固定型
コメント上部中央は結合されています

EVAサニーコート(2)

生地EVAサニーコート
スタイルアコーディオン強折り型両端固定
コメント

糸入防虫オレンジ

生地耐寒透明糸入抗菌オレンジ
スタイルプレーン型中央フレーム付
コメントフレーム分割(センターサイドのフレームの全高にマグネットが挿入されているため、かっちりと簡単に開閉が可能)

耐寒ビニール厚手

生地耐寒透明ビニール
スタイルアコーディオン型両端フレーム付
コメント両端開き(両端のフレームの全高にマグネットが挿入されているため、かっちりと簡単に開閉が可能)

その他特殊オプション・加工を承ります。

Canvas-Ishii will solve problem

カーテンレール設定

標準カーテンレール 仕様

Canvas-Ishii will solve problem

レール代表例 左から(低コスト→高コスト高強度)

SUS軽量レール(標準設定)
アルミ25型レール
アルミ30型レール
アルミ40型レール

比較例

  • 左 SUS軽量レール(標準設定)
  • 右 アルミ25型レール

標準設定は安価ですが、対応しているランナー(滑車)が、保冷カーテンの激しい開閉には向いておりません。リングの根本から割れてしまう恐れがあります。 耐久性を上げるためにはサイズの大きいカーテンレール&ランナー(滑車)の組み合わせにすることをお勧めします。

SUS軽量レール(標準)

重量 .
価格 .

弊社の標準的な保冷カーテンに使用されているレールです。ランナー1つあたりの許容荷重が1.5kgとなっております。カーテンの重量が重い場合は変更されます。

アルミ30型レール

重量 .
価格 .

重量のあるフレーム付カーテンなどに使用されます。ランナー1つあたり、タイプによりますが、6kg~12kgまであります。

アルミ40型レール

重量 .
価格 .

工場の間仕切りカーテン等に使用されるレールです。かなりの大型タイプになります。

使用生地(代表例)

Canvas-Ishii will solve problem

ナイロンターポリン

厚み .
重量 .
価格 .

塩ビ製。

ナイロンオックス

厚み .
重量 .
価格 .

一番標準的なカーテンに使用されています。

キルティング

厚み .
重量 .
価格 .

アコーディオン式カーテンによく使われます。

糸入り防虫オレンジ

厚み .
重量 .
価格 .

当社オリジナルの生地です。 塩ビ、防虫、糸入、抗菌。

EVAサニーコート

厚み .
重量 .
価格 .

EVA

透明糸入りオレフィン

厚み .
重量 .
価格 .

糸入

透明糸入りオレフィン

厚み .
重量 .
価格 .

糸入

透明糸入りビニール

厚み .
重量 .
価格 .

塩ビ、糸入

ウレタンターポリンブルー

厚み .
重量 .
価格 .

抗菌

ポリエステルタフタ

厚み .
重量 .
価格 .

軽量生地

ポリエステルタフタ

耐寒ビニール 2mm厚

厚み .
重量 .
価格 .

塩ビ
